CDT系列低噪聲柜式離心風機
CDT系列柜式低噪聲離心風機采用型材框架和鍍鋅板箱體兩種形式,雙吸前向多翼式離心葉輪，電機外置E式傳動。具有風量大、噪聲低、結構牢固、運行平穩、外型美觀，易于保養、維修等特點。適用于單位食堂、飲食店、賓館酒樓等廚房所需大風量的排油煙場所，及廠礦企業、民用建筑等工程的送排風。
 |
 |
| 鍍鋅板箱體 |
型材框架冷板箱體 |
性能參數
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
15 |
700 |
4500-8250 |
303-316 |
2.2-4 |
≤61 |
800 |
5000-9500 |
398-413 |
≤62 |
850 |
5250-10050 |
444-465 |
3-4 |
≤63 |
900 |
5500-10500 |
497-536 |
≤64 |
1000 |
6080-12050 |
619-655 |
5.5-4 |
≤65 |
1050 |
6384-12653 |
682-722 |
≤66 |
18 |
600 |
6030-11030 |
301-308 |
2.2-4 |
≤62 |
700 |
6550-13050 |
405-423 |
3-4 |
≤63 |
750 |
7500-13900 |
468-478 |
4-4 |
≤64 |
800 |
8150-14950 |
532-557 |
5.5-4 |
≤64 |
900 |
8850-16550 |
670-693 |
7.5-4 |
≤65 |
940 |
9239-17278 |
730-755 |
≤66 |
20 |
550 |
7900-13750 |
340-312 |
3-4 |
≤66 |
600 |
8750-14950 |
408-370 |
4-4 |
≤67 |
650 |
9350-16250 |
475-438 |
≤68 |
700 |
10050-17420 |
556-403 |
5.5-4 |
≤68 |
800 |
11250-20540 |
717-668 |
7.5-4 |
≤69 |
840 |
11813-21567 |
790-736 |
11-4 |
≤70 |
22 |
550 |
9850-17250 |
359-342 |
4-4 |
≤68 |
600 |
11050-19500 |
434-388 |
5.5-4 |
≤68 |
650 |
11970-20250 |
507-463 |
≤69 |
700 |
12830-21940 |
588-545 |
7.5-4 |
≤70 |
800 |
14950-25500 |
774-747 |
11-4 |
≤71 |
840 |
15698-26775 |
850-790 |
≤72 |
25 |
500 |
14980-25500 |
371-374 |
5.5-4 |
≤70 |
550 |
16420-27890 |
452-449 |
7.5-4 |
≤71 |
600 |
18000-30050 |
540-526 |
11-4 |
≤71 |
650 |
19500-33080 |
630-632 |
≤72 |
700 |
21000-35950 |
731-723 |
15.0-4 |
≤73 |
740 |
22197-37999 |
817-723 |
18.5-4 |
≤74 |
28 |
450 |
19500-30050 |
377-376 |
7.5-6 |
≤71 |
500 |
21030-33980 |
464-462 |
11-6 |
≤72 |
550 |
23970-37050 |
563-552 |
≤72 |
600 |
25650-40570 |
671-658 |
15-6 |
≤73 |
650 |
28030-43850 |
796-776 |
18.5-6 |
≤74 |
680 |
29310-45860 |
871-849 |
22-6 |
≤75 |
30 |
400 |
21000-35480 |
350-355 |
7.5-6 |
≤72 |
450 |
23850-39060 |
542-446 |
11-6 |
≤72 |
500 |
26810-44110 |
555-557 |
15-6 |
≤73 |
550 |
28530-48030 |
666-630 |
18.5-6 |
≤74 |
600 |
31050-53960 |
787-802 |
22-6 |
≤75 |
640 |
33130-57575 |
896-913 |
30-6 |
≤76 |

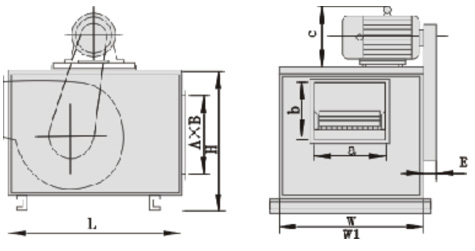

CDT型外形尺寸表(單位:mm)
機號 |
外形尺寸 |
出風口 |
進風口 |
基礎高H1 |
高H |
長L |
寬 |
橫a |
豎b |
橫A |
豎B |
A型 |
B型 |
W |
W1 |
15 |
923 |
860 |
1080 |
860 |
980 |
440 |
440 |
710 |
710 |
63 |
18 |
1023 |
960 |
1280 |
960 |
1080 |
500 |
490 |
810 |
810 |
63 |
20 |
1123 |
1060 |
1360 |
1060 |
1180 |
530 |
550 |
910 |
910 |
63 |
22 |
1240 |
1160 |
1480 |
1160 |
1320 |
580 |
610 |
1010 |
1010 |
80 |
25 |
1360 |
1280 |
1700 |
1280 |
1440 |
630 |
680 |
1130 |
1130 |
80 |
28 |
1500 |
1360 |
1800 |
1360 |
1520 |
680 |
770 |
1180 |
1180 |
80 |
30 |
1600 |
1580 |
1920 |
1500 |
1680 |
770 |
930 |
1330 |
1350 |
80 |
注:機號為葉輪直徑分米數,A型體積總高度還需補加電機高度,總寬度補加皮帶罩的寬度.
